消防工程審查 圖說重點解析｜設計送審前必備檢核清單

1. 消防工程圖說是什麼？為什麼審查這麼重要？

先把話說清楚：消防工程圖說，不只是畫好看，而是「法規文件」＋「施工藍圖」＋「安全承諾」的總和。

一般來說，一套完整的消防工程圖說至少會包含：

• 平面配置圖：標示消防設備、消防器材、逃生動線配置
• 系統圖／單線圖：例如自動灑水系統、火警警報系統、廣播系統配線
• 材料與防焰標示：防火門、防焰帷幕、防火區劃等說明
• 設備表與說明書：消防設備規格、型號、數量與安裝位置說明


📌 審查單位在看什麼？簡單說就是三件事：

1. 符不符合消防法規與建築技術規則
2. 設備、系統與空間使用是否合理、安全
3. 未來實際施工能不能照圖施工、不會有重大風險

如果消防工程圖說在送審階段就不合格，那後面施工就像在蓋一棟沒有地基的房子：

• 施工過程會一直改來改去
• 現場做完，圖說又不符
• 驗收時才發現「一開始的設計就有問題」

焰控科技消防工程在接案時，最重視的就是「前端圖說設計與審查階段」，
因為只要這關扎實，後面施工、申報、驗收的風險就會少一大半。

2. 消防工程設計送審前：圖說一定要具備的內容有哪些？

在送審之前，建議從「空間用途、設備配置、防焰設計、系統連動」四個層面來檢查你的消防工程圖說是否完整。

2-1 空間用途與防火區劃標示

一份專業的消防工程圖說，至少應清楚標出：

• 各樓層用途（住宅、辦公、工廠、停車場、集合商場……）
• 防火區劃位置與牆體性質（防火牆、防火門、防焰捲門）
• 危險物品或高風險區域（油槽、機房、化學品倉庫）

審查單位會根據這些用途來判定：

• 需要哪些消防設備（例如自動灑水、室內外消防栓、泡沫滅火系統）
• 逃生梯與安全出口是否足夠
• 防焰與防火區劃是否符合規範

2-2 消防設備與消防器材配置完整性

常見需要標示的消防設備與消防器材包括：

• 滅火器配置位置與數量
• 室內消防栓、室外消防栓
• 自動灑水系統噴頭位置、保護範圍
• 火警警報器、偵煙／偵熱探測器
• 緊急照明、出口指示燈、避難指標
• 廣播系統喇叭與控制位置

圖說不只是畫點小圖示而已，還要：

• 標示器材型式（固定式、移動式）
• 標示安裝高度（例如偵煙探測器距天花板的距離）
• 清楚區分不同系統的管線、配線走向

這部分很多設計單位畫得很簡單，但審查單位看的是：「灑水有沒有死角？滅火器拿得到嗎？探測器是否有遮蔽？」所以 消防工程公司 通常會搭配現場平面尺度，實際演算保護範圍，而不是只「畫一圈大概位置」。

2-3 防焰、防火構造與材料說明

防焰不只是布幕或帷幕，而是整體防火構造的一部分。圖說應標示：

• 防火門等級與方向（1小時、1.5小時、2小時等）
• 防火牆厚度與材質
• 防焰簾、防火捲門位置與作動方式
• 垂幕、防煙分隔的範圍

許多案件在審查時會被要求補充：「請補充防焰材料證明」、 「請標註防火區劃邊界與構造說明」。這就是因為圖說上沒有寫清楚，審查單位無法確認你是否真的具備足夠的防火／防焰設計。

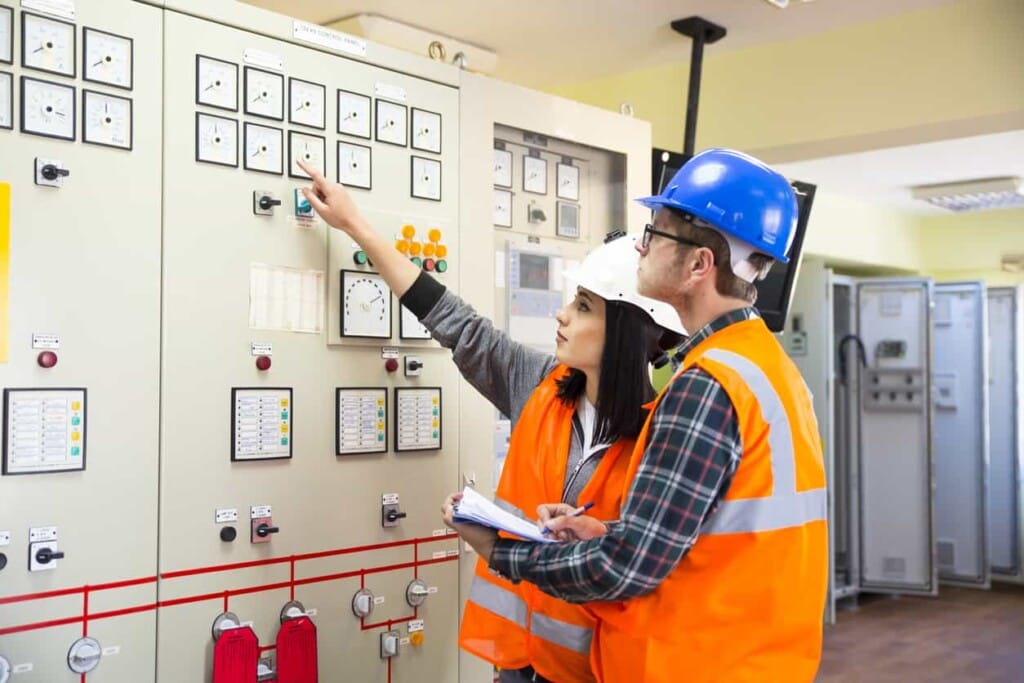

2-4 系統控制與消防控制盤配置

圖說中也應清楚標示：

• 消防控制盤的位置
• 各系統（警報、灑水、排煙、防火門）如何連動
• 手動啟動開關、關閉開關的位置

一個好的消防工程設計，不只是「有設備」，還要能用、好操作、緊急狀況下不會混亂。
這部分也關係到後續「驗收」與「教育訓練」，務必在圖說階段就先設想好。
